由于機床運動方向的變換絕大多數都是導軌上實現的，今天我將分享一下炮塔銑床導軌的間隙和精度調整。

1、炮塔銑床導軌的間隙調整。對于普通機械設備來說，滑動導軌之間的間隙是否合適，通常用0.03mm或者0.04mm厚的塞尺在端面部位插入進行檢查，要求其插入深度小于20mm。如果導軌間隙不合適，必須及時進行調整。導軌間隙調整的常見方法如下：

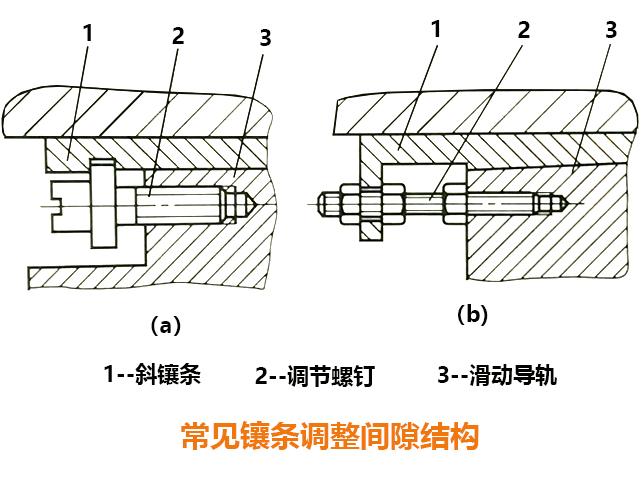

①用斜鑲條調整導軌間隙。斜鑲條1在長度方向上一般都帶有1:100的斜度。通過調節螺釘2將鑲條在長度方向上來回適當移動，就可以使導軌間得到合理間隙。顯然，圖中的結構調整起來方便簡單，但精度穩定性要差一點。圖中的結構調整起來要麻煩一點，但精度穩定性要好得多。

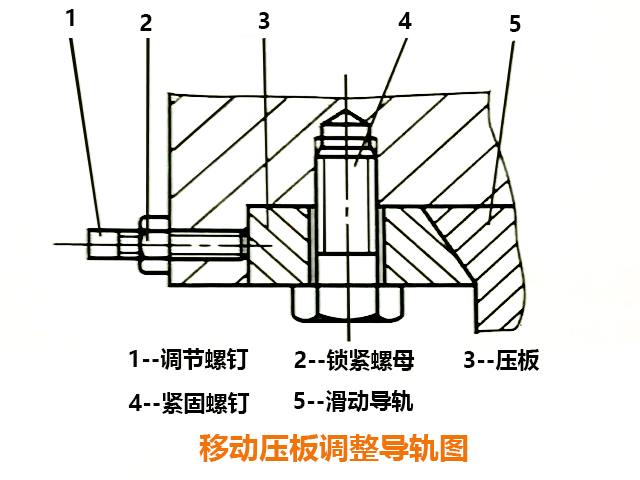

②炮塔銑床通過移動壓板調整導軌間隙。調整時，先將緊固螺釘4、鎖緊螺母2擰松，再用調節螺釘1使壓板3向滑動導軌5方向移動，以保證導軌面間有合理的間隙。調整中可以先將緊固螺釘4略微擰緊，帶一點勁，然后用調節螺釘1一邊頂壓板，一邊使滑動導軌進行運動，一邊逐漸擰緊緊固螺釘4，直到導軌運動正常、導向精度負荷要求為止。

③炮塔銑床磨刮板結合面，以調整導軌間隙。調整炮塔銑床導軌間隙時，必須擰開緊固螺釘2，卸下壓板3，在壓板的結合面1處，根據導軌面間間隙調整量的大小進行磨刮，從而使導軌間隙得到調整。

2、炮塔銑床導軌的接觸精度調整。接觸精度是指炮塔銑床導軌副的接觸精度。為保證導軌副的接觸剛度和運動精度，導軌的兩配合面必須有良好的接觸。
